鋰電池(可充型)之所以需要保護措施，是由它使用價值特點來決定的。主要是因為鋰電池使用價值的材料來決定了它不能被過度充電、過充、過電流、短路故障及高溫高壓充放電，所以鋰電池鋰電零部件總是會伴隨著一塊精巧的保護板和一整片電流保險器出現。鋰電池的保護措施功能一般而言由保護措施電路板和PTC協作進行，保護板是由電子線路組成，在-四十℃至+八十五℃的環境下時時刻刻準確的監視電芯的電壓和充放控制回路的電流，及時性控制電流控制回路的通斷;PTC在持續高溫環境下避免電池造成相對惡劣的毀壞。好的接下來我們看看看研究一下鋰電池保護板作用以及原理吧。

什么是鋰電池保護板

鋰電池保護電路，鋰電池鋰電池保護板(可充型)之所以需要保護措施，是由它使用價值特點來決定的。主要是因為鋰電池保護板使用價值的材料來決定了它不能被過度充電、過充、過電流、短路故障及高溫高壓充放電，所以鋰電池鋰電池保護板鋰電零部件總是會伴隨著一塊精巧的保護板和一整片電流保險器出現。

鋰電池保護功能

鋰電池的保護措施功能一般而言由保護措施電路板和PTC等電流器件協作進行，保護板是由電子線路組成，在-四十℃至+八十五℃的環境下時時刻刻準確的監視電芯的電壓和充放控制回路的電流，及時性控制電流控制回路的通斷;PTC在持續高溫環境下避免電池造成相對惡劣的毀壞。

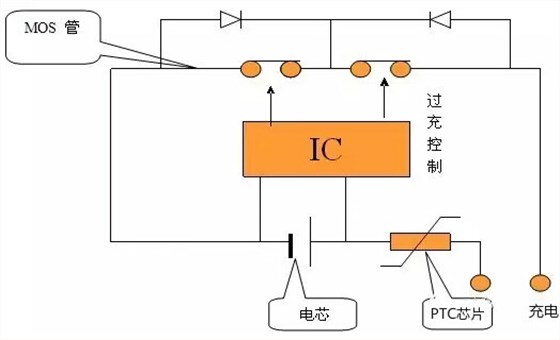

普通鋰電池保護板一般而言包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。在這當中控制IC，在確定沒問題的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或控制回路電流超過規定值時，它立刻控制MOS開關關閉，保護措施電芯的安全。

在保護板正常的情況下，Vdd為高電平，Vss，VM為低電平，DO、CO為高電平，當Vdd，Vss，VM任何一項參數變換時，DO或CO端的電平將發生變化。

鋰電池保護板原理

鋰電池(可充型)之所以需要保護措施，是由它使用價值特點來決定的。主要是因為鋰電池使用價值的材料來決定了它不能被過度充電、過充、過電流、短路故障及高溫高壓充放電，所以鋰電池鋰電零部件總是會伴隨著一塊精巧的保護板和一整片電流保險器出現。

鋰電池的保護措施功能一般而言由保護措施電路板和PTC等電流器件協作進行，保護板是由電子線路組成，在-四十℃至+八十五℃的環境下時時刻刻準確的監視電芯的電壓和充放控制回路的電流，及時性控制電流控制回路的通斷;PTC在持續高溫環境下避免電池造成相對惡劣的毀壞。

普通鋰電池保護板一般而言包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。在這當中控制IC，在確定沒問題的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或控制回路電流超過規定值時，它立刻控制MOS開關關閉，保護措施電芯的安全。

鋰電池保護板作用

1.給鋰電池過充電保護

鋰電池保護板電池在被充電過程中，如果鋰電池保護板充電器電路失去控制，會使電池電壓超過4.2V后再次恒流充電，此時此刻電池電壓仍會再次升高，當電池電壓被充電至超過4.3V時，電池的化學副反應將日益加劇，會造成電池毀壞或出現安全性問題。

2.過放電保護措施

電池在對外部負載放電過程中，其電壓會隨著放電過程逐步減低，當鋰電池保護板電池電壓降至2.5V時，其容量已被徹底放光，此時此刻如果讓電池再次對負載放電，將造成電池的永久性毀壞。在電池放電過程中，當控制IC檢測到電池電壓低于2.3V(該值由控制IC來決定，不同的IC有不同的值)時，其“DO”腳將由高電壓轉變為零電壓，使T2由導通轉為關閉，進而切斷了放電控制回路，使鋰電池保護板電池無法再對負載進行放電，起到過放電保護措施作用。而此時此刻主要是因為T2自帶的體二極管VD2的存在，充電器還可以根據該二極管對電池進行充電。

主要是因為在過放電保護措施狀況下電池電壓不能再減低，所以要求鋰電池保護板的消耗電流極小，此時此刻控制IC會步入低能耗狀況，整個保護措施電路耗電會小于0.1μA。在控制IC檢測到電池電壓低于2.3V至發出關閉T2信號之間，同樣有一段延時時間，該延時時間的長短由C2來決定，一般而言設為100毫秒上下，以避免因干擾而造成誤判斷。

3.過電流保護措施，控制電流的穩定

過電流保護措施主要是因為鋰離子電池的化學特點，電池生產廠家明文規定了其放電電流最大不能超過2C(C=電池容量/小時)，當電池超過2C電流放電時，將會造成電池的永久性毀壞或出現安全性問題。

鋰電池保護板在對負載正常放電過程中，放電電流在經過串聯的2個MOSFET時，主要是因為MOSFET的導通阻抗，會在其兩頭造成一個電壓，該電壓值U=I*RDS*2,RDS為單獨一個MOSFET導通阻抗，控制IC上的“V-”腳對該電壓值進行檢測，若負載因某些情況造成異常，使控制回路電流增大，當控制回路電流大到使U>0.1V(該值由控制IC來決定，不同的IC有不同的值)時，其“DO”腳將由高電壓轉變為零電壓，使T2由導通轉為關閉，進而切斷了放電控制回路，使控制回路中電流為零，起到過電流保護措施作用。在控制IC檢測到過電流造成至發出關閉T2信號之間，同樣有一段延時時間，該延時時間的長短由C2來決定，一般而言為13毫秒上下，以避免因干擾而造成誤判斷。
